Dettagli:
|
Evidenziare: | Linea di produzione del bordo,Linea di produzione di plastica del bordo |
---|
Linea ondulata macchina di plastica ondulata dell'estrusione del bordo del PVC del piatto
DEATIL RAPIDO:
Materiale: PVC
Progettazione della vite: doppia vite
Applicazione: bordo/piatto
macchina dell'espulsore del cartone ondulato del PVC
w=1200mm, T=0.8-3mm
Descrizione:
1. Lista principale di configurazione:
1) Unità gemellata conica dell'estrusore a vite SJSZ-65/132 1
2) Unità della muffa 1 del bordo
3) Bordo di Wave che forma l'unità della macchina 1
4) Attrezzatura laterale della guarnizione del margine 1 unità
5) Trasporto-fuori dell'unità della macchina 1
6) Unità di raffreddamento del sostegno 1 del rullo
7) Unità della tagliatrice 1
8) Unità del gabinetto di controllo 1
2. parametro principale di tecnica
1) Estrusore a vite gemellato conico SJSZ-65/132
Diametro della vite: 65/132mm
Vite e struttura del barilotto: vite dello speciale del bordo dell'onda
Controllo elettrico degli apparecchi: il controllo di frequenza variabile e con l'invertitore di frequenza della velocità di ABB, potere del motore principale è CA 37kw
Struttura della trasmissione: il riduttore orizzontale, indurisce la ruota di ingranaggio di superficie dell'ingranaggio, trasmissione velocità-diminuente ed il distributore commerciale è integrato
Calore e freddo del barilotto: riscaldato dalla resistenza elettrica ed ad aria forzata raffreddi
Estrusione massima prodotta: 200-250kgs/h
Con l'anello ceramico del riscaldamento, raffreddato dall'aeratore
Trattamento duro del dente della molatura di uso del riduttore di velocità
2) Tipo formazione per estrusione di T
Larghezza del labbro della muffa: 1050mm
Spessore del bordo: 0-7mm (regolabile)
Struttura principale: Il canale di flusso principale è il modo del cappotto-gancio, con il dispositivo di regolazione della quantità di scorrimento interno, fornito di dispositivo di regolazione per il labbro della muffa,
Modo del riscaldamento: bastone del riscaldamento dell'acciaio inossidabile
Sezioni del riscaldamento: cinque sezioni
Materiali della muffa: acciaio legato speciale della muffa

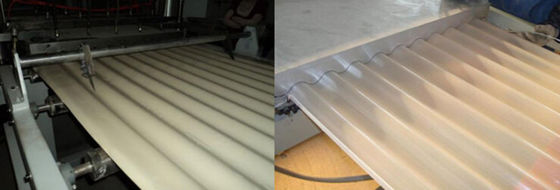

3) Wave che forma macchina
Dimensioni della macchina di formazione: (secondo i requisiti dei clienti)
Grande onda: R = cresta dell'onda 16,5 di 15 H=: 63mm
Piccola onda: cresta dell'onda del h= 8 del r= 9: 36mm
Lunghezza del rullo di formazione: 1050mm
Materiali: acciaio legato
Profondità dell'azoto di superficie: 0.1-0.14mm
Formazione della velocità: 0.5-5m/min
Modo di raffreddamento: raffreddamento ad acqua
Potere del motore del rullo: 2.2kw
Invertitore di frequenza: ABB
Dimensione della muffa di calibratura di vuoto: 1000/540mm
Profondità dell'azoto: 0.1-0.14mm
Modo di raffreddamento: raffreddamento ad acqua
Potere del pulsometro: 5.5kw
4) Macchina triming del margine:
Modo di Triming: Knifeblade
Quantità del knifrblade: 2sets
5) Brachet di raffreddamento del rullo
Dimensione dei rulli: 80 x 1000mm
Quantità dei rulli: 10
Lunghezza del sostegno: 2500mm
6) Trasportando fuori dalla macchina
Trasporto della velocità: 0.5-5m/min
Potere del motore di trasporto: 2.2kw
Regolamento variabile di velocità di frequenza: ABB
7) Tagliatrice
Modo di taglio: Modo idraulico di taglio
Larghezza di taglio massima: 1000mmm
Taglio della portata di movimento: 500mm
Combinato con l'attrezzatura di misura di lunghezza, la misura automatica ed il taglio automatico
8) Governo di controllo:
Le parti elettriche chiave tutte adotta la marca famosa dell'internazionale
Metro di temperatura: OMRON dal Giappone
Contattore: Schneider dalla Francia
Invertitore: ABB
Altri dispositivi elettrici provengono dal gruppo di Zhengtai

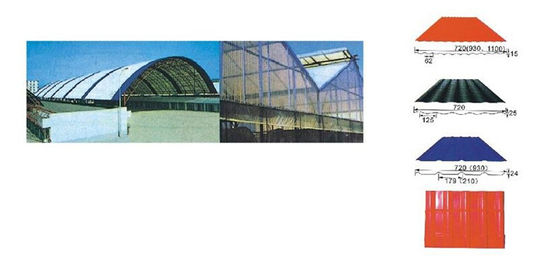

Applicazioni:
1.field: officina, stoccaggio, garage, mercato dei terminali, galleria, assicella, baldacchino
2.type: Industriale,
impianti minerari chimici e;
Magazzini;
Tettoie e costruzione del riparo;
Costruzione costiera speciale dell'ambiente
Vantaggio competitivo:
Conducibilità termica bassa
proprietà di resistenza acustica 2.Good
3.Easy da fare da meccanico significa
resistenza al fuoco 4.High
resistenza chimica 5.Good
costi del materiale 6.Low
resistenza agli'agenti atmosferici 7.Excellent
